波紋金屬軟管的結構、選型和安裝注意事項

2017-4-28 17:21:21點擊:

一、波紋金屬軟管結構

    波紋金屬軟管具有良好的柔性,耐高溫、耐腐蝕、耐高壓、抗疲勞等諸多特點,相比塑料軟管更加安全壽命更長。作為一種高品質的柔性管道在現代工業管路中使用較為廣泛, 主要應用于航空航天、電力交通、建筑鋼鐵、石油化工等領域。

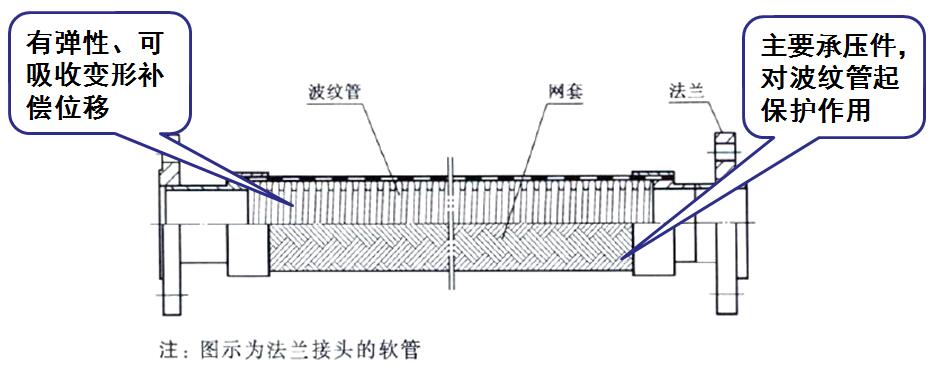

    波紋金屬軟管主要由波紋管、網套和接頭組成,如圖所示。


波紋金屬軟管示意圖

二、波紋金屬軟管選型

    應綜合考慮以下因素:介質性質、通徑及壓力、接頭形式、位移方式、最小彎曲半徑及長度等,選型不當可能造成金屬軟管早期失效,釀成重大的人身或設備事故。

1.類型

    為補償管道位移、安裝偏差和基礎沉降,吸收振動及降低噪聲等,宜選用環形波紋管金屬軟管;對壓力較高但不頻繁發生位移及振動的場合,宜選用螺旋波紋管金屬軟管

2.介質性質-材質

   根據介質的腐蝕性、溫度等選擇合適材質的金屬軟管

3.溫度修正系數

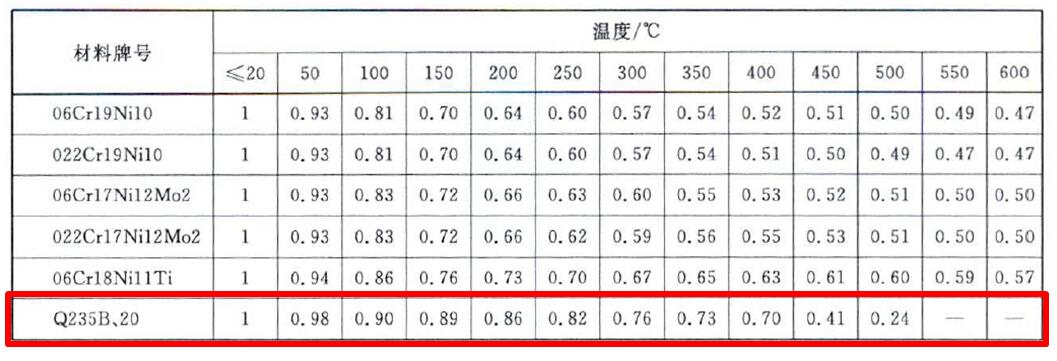

    波紋管、網套和接頭常用材料的溫度修正系數見下表:

軟管修正系數應按波紋管、網套和接頭的溫度修正系數分別確定后取其最小值。



4、接頭形式:

p球面型、錐面型、平面活接頭型、快速接頭型、管螺紋型、法蘭型和接管型

5、金屬軟管的長度:

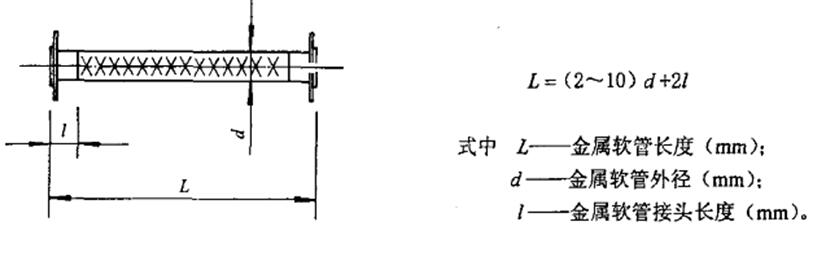

 5.1 減振、消音用金屬軟管長度

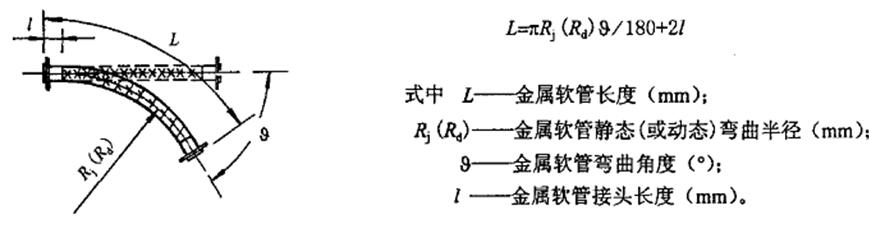

5.2角位移用金屬軟管長度

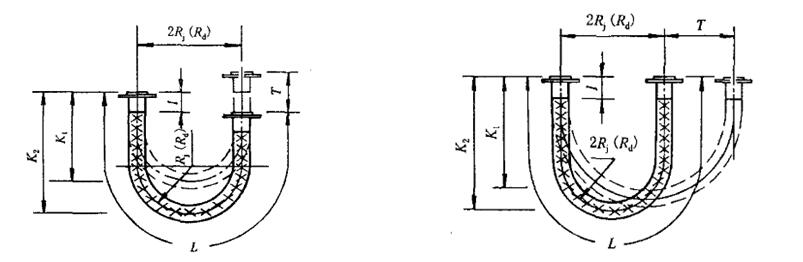

5.3 180°彎曲軸向移動時金屬軟管長度

5.4 180°彎曲徑向移動時金屬軟管長度

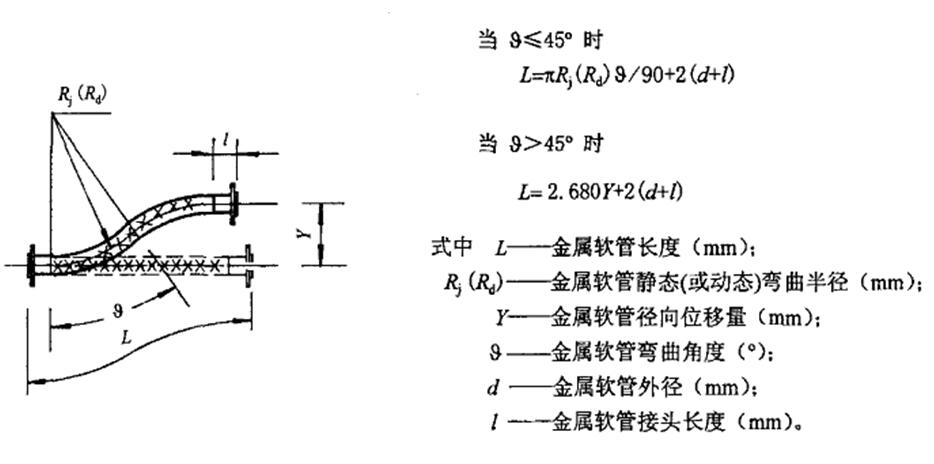

6.3 徑向位移用的金屬軟管長度


將輕油罐數據代入計算可得:L=736mm,可選800mm

SH3412-1999T 石油化工管道用金屬軟管 選用、檢驗及驗收

三、波紋金屬軟管安裝注意事項

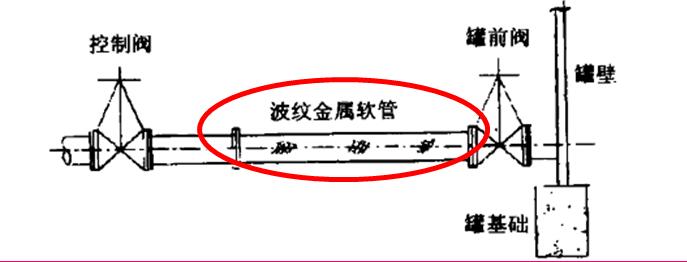

金屬軟管應設置在罐前閥與管線連接處,使儲罐與管線之間形成軟連接。
當罐前管線工藝流程處于帶壓狀態時,安裝金屬軟管時應設置控制閥。
安裝金屬軟管時要防止焊渣飛濺到軟管上。
不應采用強緊法蘭、螺栓的方法消除安裝偏差。
金屬軟管安裝后距自然地面的高度應大于其橫向位移補償量。
在金屬軟管上不應設置任何托架或支撐。
